Doubly Connected Edge List(DCEL)

DCEL 이중 연결 가장자리 목록 혹은 half-edge data structure 라고도 불리는 이것은

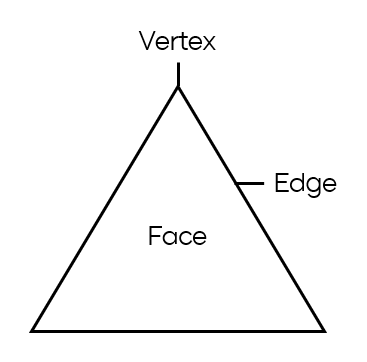

일반적으로 위처럼 폴리곤이 Face Vertex Edge 3개의 요소로 이루어지는 구조를 뜻하는데 각 요소의 뜻은 다음과 같다.

Face - 폴리곤의 내부

Vertex - 폴리곤의 정점

Edge - 폴리곤의 가장자리

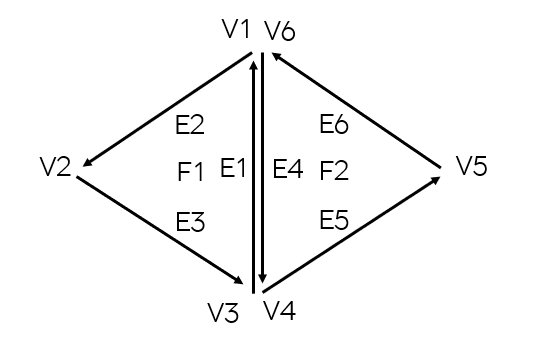

DCEL은 위와같은 모습이 되는데 한 폴리곤의 내부가 시계방향 혹은 반시계방향으로 정렬되 있는데 만약 모서리가 면의 경계에 있다면 그 위치에 있는 모서리는 두개이고 각 모서리를 가진 폴리곤의 회전 방향은 정 반대이다.



방향만 다른 같은 모서리가 두개있는 것이 마치 한 모서리를 반으로 가른것 같아서 half-Edge라고도 불리는 것 같다.



폴리곤을 이루는 각 요소는 다음과 같은 데이터를 가지고 있는데

Face - 폴리곤을 이루는 한 Edge

Vertex - 자신이 포함된 폴리곤의 Face

Edge - p1Vertex, p2Vertex, prevEdge, nextEdge, oppositeEdge



Face1의 경우 E1, E2, E3중에 하나를 가지게 되고

Vertex1은 E2를 가지게 되고

Edge1은 p1으로 V3 p2로 V1 prevEdge는 E3 nextEdge는 E2 oppositeEdge는 E4가 된다​.





DCEL은 도형 기하학에서 쓰이기 좋은데 예를 들어 한 메쉬가 있다고 가정했을 때 메쉬의 한 triangle를 구하려고하면 하나하나 일일이 찾는 브루트 포스 방식이 아니라 DCEL 폴리곤 데이터를 이용해 원하는 triangle을 찾아간다면 찾는데 걸리는 시간이 획기적으로 줄어들 수 있다.



DCEL를 사용하는 대표적인 예시중 하나가 보로노이 다이어그램인데

아래쪽 링크를 타고들어가서 확인해 보면 좋을거 같다

Use math to solve problems in Unity with C# - Voronoi Diagram | Habrador​





참고자료

https://www.ics.uci.edu/~goodrich/teach/geom/notes/DCEL.pdf
